Smart-UPS Ultra de APC, 3000 VA 230 V, 1U, con batería de iones de litio, con tarjeta de gestión de redes integrada

SRTL3KRM1UINC

Este Smart-UPS de APC está diseñado para profesionales informáticos o administradores de redes a fin de mantener el tiempo de actividad y la continuidad del negocio. Este UPS de 3kVA para montaje en rack 1U en línea proporciona una potencia pura de onda sinusoidal y tiempo de ejecución ampliado para soportar componentes electrónicos críticos durante interrupciones de energía. El SRTL viene con entrada IEC, 3x IEC C13 y 2x salidas IEC C19. Este Smart-UPS tiene una tarjeta de gestión de redes integrada para monitoreo y gestión basados en redes de UPS. El SAI viene con el programa PowerChute Serial Shutdown, que permite el apagado sin inconvenientes de servidores físicos, máquinas virtuales y clústeres HCI. El UPS puede conectarse a EcoStruxure IT o a plataformas de administración centralizada de terceros. El UPS tiene una garantía de 5 años para el UPS y la batería de iones de litio. El SRTL ofrece energía limpia con tiempo de transferencia cero para dispositivos críticos o sensibles. Ideal para servidores, sistemas de almacenamiento, redes de voz/datos, laboratorios médicos y aplicaciones industriales ligeras.

  • UPS de onda sinusoidal pura en línea de doble conversión para montaje en bastidor 1U de 3 kVA/3 KW
  • Agregue hasta 5 paquetes de batería externos (SRTL50RMBP1U-Li) para un tiempo de funcionamiento prolongado
  • Convertible Rack/Torre (incluye paquete de rieles)
  • Desconexión estable de servidores físicos, máquinas virtuales y clústeres HCI
  • La batería de Ion-Litio minimiza la necesidad de reemplazar la batería durante el tiempo de vida útil del UPS

Marca: APC by Schneider Electric

ALDEX GROUP | SMART-UPS ULTRA DE APC, 3000 VA 230 V, 1U, CON BATERÍA DE IONES DE LITIO, CON TARJETA DE GESTIÓN DE REDES INTEGRADA

Descripción técnica

Tiempo de Entrega
Suele haber existencias en inventario

Tiempo de ejecución para la carga
3000 W

Mín.-máx.: 300-3000 W
4min 37s

Máx. capacidad utilizada
100 %

Main Input Voltage
230 V

Tipo de Producto o Componente
Uninterruptible power supply (UPS) ((*))

Other Input Voltage
230 V

Main Output Voltage
230 V

Other Output Voltage
230 V

Potencia nominal en W
3000 W

Potencia nominal en VA
3000 VA

Input Connection Type
BS1363A británico

IEC 60320 C20
Schuko CEE 7 / EU1-16P

Output connection type
3 IEC 320 C13
2 IEC 320 C19

Número de unidad de rack
1U

Longitud de cable
2.4 m

Número de cables
1

Tipo de batería
Li-Ion (Ión de litio)

Equipo suministrado
Cable RJ45
Cable USB
Guía de seguridad
Brackets para Rack-mount
Stabilization feet
Tornillos
Gama de producto
Smart-UPS Ultra

Tiempo de ejecución
View Runtime Graph

Tiempo típico de recarga
1.5 H

Cantidad de cartuchos de batería de recambio
1

voltaje de batería
50 V

Potencia de carga de la batería (vatios)
448 W

Vida de diseño de batería
8…10 yr

vida de la batería
8…10 yr

Batería de repuesto
APCRBC173-LI

Duración prolongable
1

product web sub-family
High density

redundante
No

Color
Gris plateado

Altura
43 mm

Ancho
432 mm

Profundidad
560 mm

Peso del producto
15.9 kg

preferencia de montaje
No preference

tipo de montaje
Montaje en rack con kit
Tower-mounted with kit

Dos postes montables
1

USB compatible
Yes

posición de montaje
Horizontal
Vertical

Frecuencia asignada de empleo
50/60 Hz auto-sensing ((*))

barras de separación
160…275 V ajustable (media carga)

Input Power Factor at Full Load
1

Máxima potencia configurable (vatios)
3000 W

Frecuencia de salida (sincronizada a red eléctrica principal)
50/60 Hz +/- 3 Hz sincronizada a red eléctrica principal

Crest factor ((*))
3:1

Topología
On-Line

Wave type
Onda senoidal

Distorsión armónica total en tensión de salida
< 2% at 100% linear load and < 5% at 100% non-linear load

Tipo de derivación
Desviación interna (automática y manual)

La ranura para destornillador
98 %

Máxima potencia configurable en VA
3000 VA

Certificaciones de Producto
CE
UKCA
UK PSTI

Marca
Certificación CE
UL

Normas
EN/IEC 62040-1
EN/IEC 61000-4-8
EN/IEC 61000-4-2 nivel 3
EN/IEC 61000-4-3 nivel 3
EN/IEC 61000-4-6 nivel 3

Temperatura ambiente de funcionamiento
0…40 °C

humedad relativa
0…95 % sin condensación

altitud máxima de funcionamiento
0…10000 pies

Temperatura ambiente de almacenamiento
-15…45 °C

Humedad relativa de almacenamiento
0…95 % sin condensación

altitud de almacenamiento
0.0000000000…15240.0000000000 m

nivel acústico
59 dB

Disipación térmica en línea
325 Btu/h

grado de protección IP
IP20

Ranuras libres
0

Placas SmartSlot™ pre-instaladas
Network management card with environmental monitoring

Función de alarma
Interfaz para el usuario de pantalla lcd táctil

Alarma
Audible and visible alarms : prioritized by severity

Interruptor de emergencia (EPO)
Sí

Soporte del puerto de comunicación
SmartConnect Ethernet port: for cloud monitoring feature availability varies by terms of use
USB: monitorización de puertos
RJ45: monitorización de puertos feature availability varies by terms of use

Clasificación de energía de sobrecarga (Joules)
1600 J

Tipo de unidad de paquete 1
PCE

Número de unidades en el paquete 1
1

Paquete 1 Altura
27.8 cm

Paquete 1 Ancho
56.4 cm

Paquete 1 Longitud
76.4 cm

Paquete 1 Peso
24.2 kg

Periodo de garantía
5 años de reparación o reemplazo

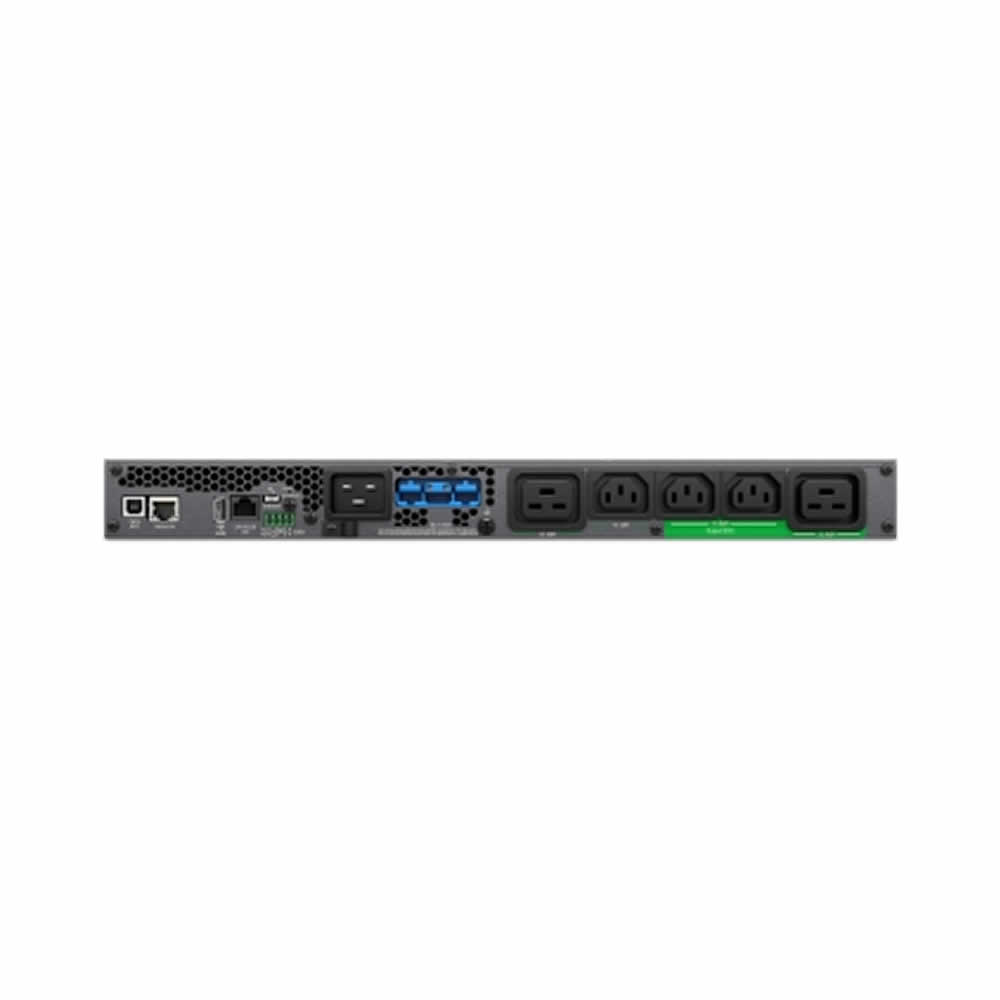

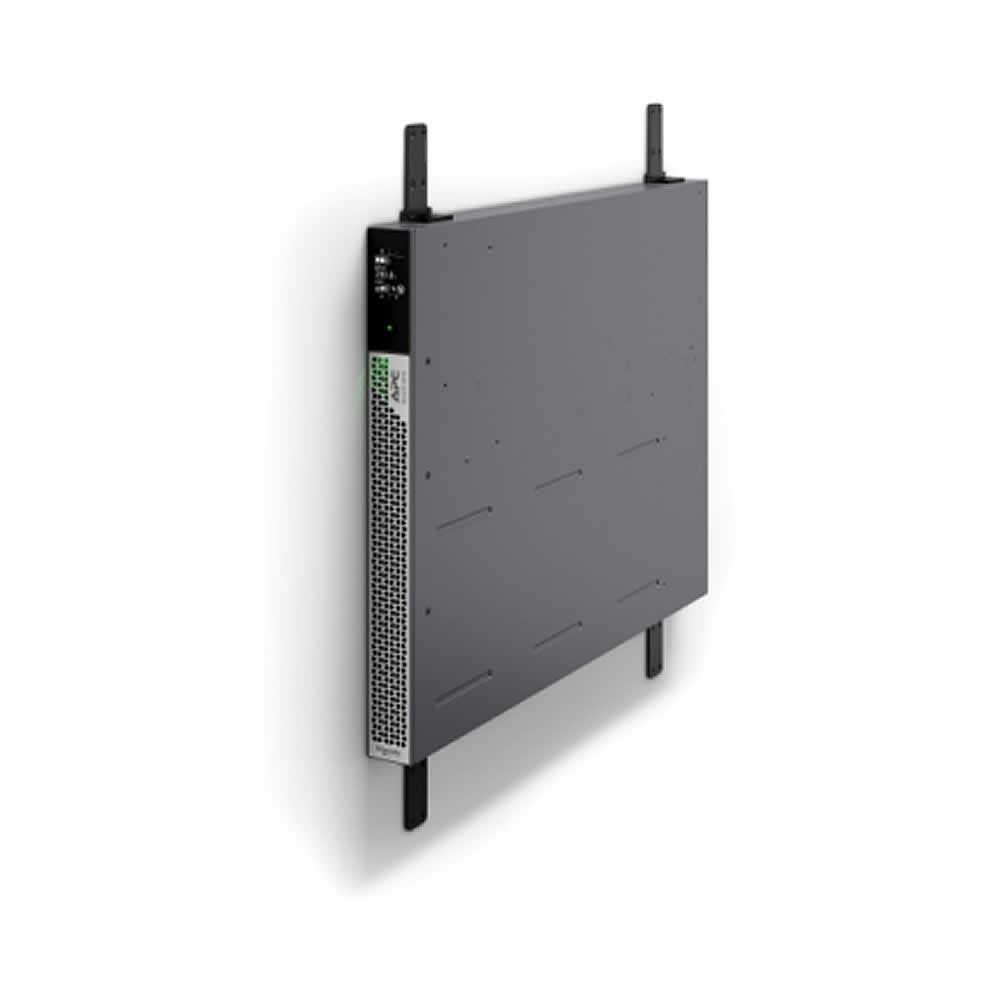

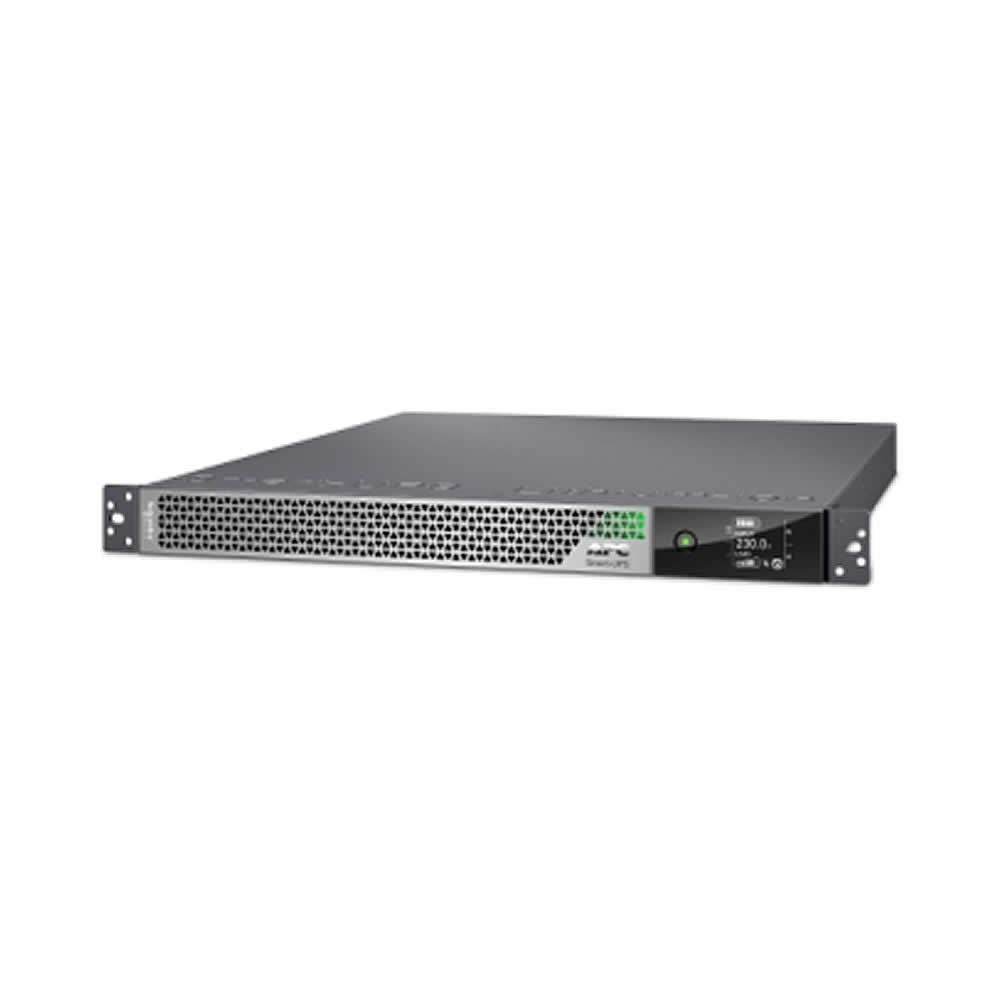

Galería de Fotos
